Работа автокрана при прокладке трубопроводов требования и схемы

Автокран при прокладке трубопроводов выполняет укладку труб и секций в траншею, погрузочно-разгрузочные работы и монтаж на опорные конструкции. Для укладки газопроводов используют автокраны марок КС-1562, КС-1563, К-46, КС-2561А, К-54 и другие. Укладка труб (секций) должна производиться не менее чем двумя автокранами, которые устанавливаются так, чтобы угол поворота стрелы каждого крана был наименьшим для обеспечения максимальной устойчивости. Рекомендуемая длина свесов (консолей) трубы или секции составляет 0,2 от общей длины трубы.

Какие автокраны применяют при прокладке трубопроводов

Нормативная документация (Пособие к СНиП 3.05.02-88) прямо допускает использование автокранов различных марок для укладки газопроводов: КС-1562, КС-1563, К-46, КС-2561А, К-54 и другие. Это подтверждает, что при достаточной грузоподъемности и соблюдении всех требований автокраны могут выполнять работы по укладке труб без трубоукладчиков.

В компании «ГлавАрендаКран» для прокладки трубопроводов доступны автокраны грузоподъемностью от 5 до 500 тонн с длиной стрелы от 22 до 84 метров. Для типовых строительных и монтажных работ при прокладке трубопроводов подходят автокраны 25, 32, 40, 50 тонн. Для подъема крупногабаритных конструкций и работы на высоте на сложных участках трассы применяют автокраны 70, 90, 100 тонн. Для промышленного монтажа и установки оборудования на трубопроводных объектах используются автокраны 160, 200, 250 тонн и более.

При выборе автокрана для прокладки трубопровода важно учитывать не только паспортную грузоподъемность, но и вылет стрелы, который определяет возможность подачи трубы в траншею на требуемом расстоянии от крана. В компании доступна техника со стрелой 30, 40, 50, 60 метров для работы на удалении от точки установки.

Схемы работы нескольких автокранов при укладке труб

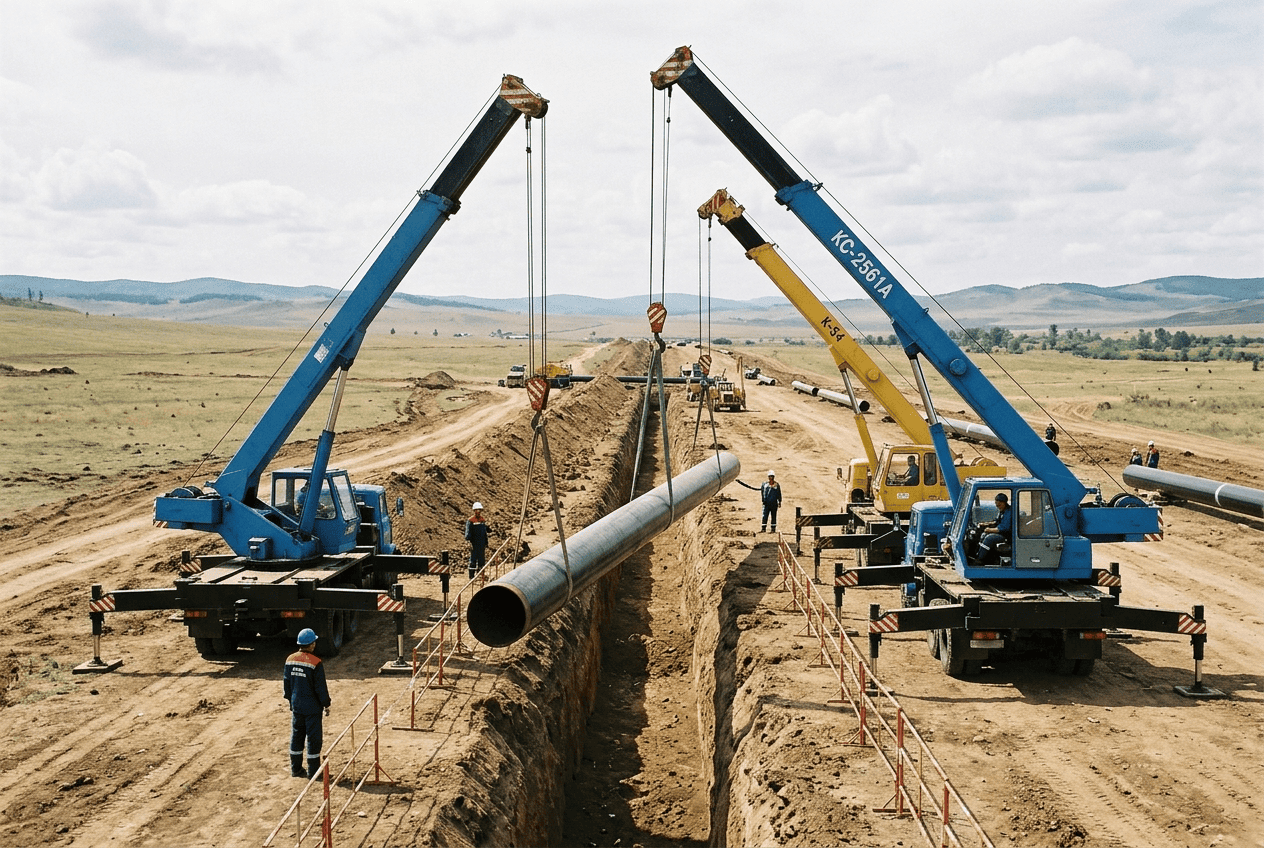

Опускание трубопровода в траншею должно производиться не менее чем двумя автокранами, что обеспечивает равномерное распределение нагрузки и предотвращает изгиб длинномерных плетей. Пособие к СНиП 3.05.02-88 содержит схему производства работ по укладке газопровода в траншею автокранами, где два автокрана синхронно опускают секцию трубопровода (газопровода) в траншею.

Краны должны устанавливаться так, чтобы угол поворота стрелы каждого крана был наименьшим — это обеспечивает максимальную устойчивость техники при подъеме и опускании груза. Рекомендуемая длина свесов (консолей) трубы или секции составляет 0,2 от общей длины трубы. При работе на сложных участках с большими плетями может потребоваться большее количество кранов, что определяется в проекте производства работ.

Требования к оснастке и строповке труб

Кран должен быть оснащен мягким полотенцем для захвата трубы. Вес опускаемой трубы должен быть на 15-20 процентов меньше суммарной грузоподъемности кранов при требуемом вылете стрелы. Ширина полотенца выбирается от 0,15 до 0,6 метра в зависимости от диаметра трубы и типа изоляционного покрытия, а длина — не менее 1,5 длины внешней окружности трубы, включая изоляцию.

Опускание трубопровода автокранами должно производиться плавно, без рывков и ударов труб о дно траншеи, ее стенки и элементы крепления откосов (подпорные щиты, распоры, стойки). При разгрузке труб, их погрузке на транспортные средства и складировании должны использоваться траверсы с торцевыми захватами для предотвращения повреждения торцов трубы.

Требования безопасности и документация

Все работы по монтажу трубопроводов с использованием автокранов должны выполняться по проекту производства работ кранами (ППРк). ППРк разрабатывается аттестованными специалистами и содержит схемы строповки трубопроводов, план производства работ с применением подъемного сооружения и вертикальную привязку крана с высотными отметками. Схемы строповки должны выдаваться стропальщикам и крановщикам перед началом работ.

При использовании автокранов на объектах с изолированными трубами необходимо применять специальные приспособления для предотвращения повреждения изоляционного покрытия. Металлические части приспособлений, которые могут случайно оказаться в контакте с трубой, необходимо снабдить прокладками из эластичного материала.

Компания «ГлавАрендаКран» гарантирует полное соответствие техники нормам Ростехнадзора и исправную работу на весь срок аренды. Экипаж кранов имеет допуски и удостоверения для выполнения строительно-монтажных работ, включая прокладку трубопроводов.

Как организовать работу автокрана через аренду

Компания «ГлавАрендаКран» предоставляет автокраны различной грузоподъемности для прокладки трубопроводов. В автопарке представлена техника от 5 до 500 тонн с длиной стрелы от 22 до 84 метров, что позволяет подобрать машину под любой тип трубопроводных работ. Аренда от собственника с полным комплексом услуг — бесплатная доставка в пределах Москвы и Московской области, круглосуточная сервисная служба, обслуживание техники за счет компании — позволяет заказчику сосредоточиться на строительных задачах. Заказчик платит только за аренду, а техническое обслуживание и ремонт берет на себя арендодатель.

При заказе автокрана для прокладки трубопровода важно указать массу труб или плетей, диаметр и длину труб, условия на площадке (наличие траншей, опор, автодорог), количество кранов, необходимое для одновременной работы, а также наличие изоляционного покрытия, требующего защиты при строповке. Специалисты компании помогают с подбором техники с учетом грузовысотных характеристик и организуют работы в кратчайшие сроки.

Что уточняют при заказе автокрана для прокладки трубопровода

Какая грузоподъемность автокрана нужна для укладки трубы диаметром 530 мм?

Вес опускаемой трубы должен быть на 15-20 процентов меньше суммарной грузоподъемности кранов при требуемом вылете стрелы. Для укладки газопроводов применяются автокраны марок КС-1562, КС-1563, К-46, КС-2561А, К-54 и другие. В компании «ГлавАрендаКран» для таких задач доступны автокраны 25, 32, 40, 50 тонн, которые подходят для типовых строительных и монтажных работ при прокладке трубопроводов.

Сколько автокранов нужно для укладки длинномерной плети трубопровода?

Опускание трубопровода должно производиться не менее чем двумя автокранами. При подъеме и опускании длинномерных секций два крана обеспечивают равномерное распределение нагрузки и предотвращают изгиб плети. Рекомендуемая длина свесов составляет 0,2 от общей длины трубы. Для особо длинных плетей может потребоваться большее количество кранов, что определяется в проекте производства работ.

Какие требования предъявляются к строповке труб при работе автокраном?

Кран должен быть оснащен мягким полотенцем для захвата трубы: ширина выбирается от 0,15 до 0,6 метра в зависимости от диаметра трубы и типа изоляционного покрытия, длина — не менее 1,5 длины внешней окружности трубы с изоляцией. При разгрузке труб должны использоваться траверсы с торцевыми захватами.

Как правильно установить автокраны при укладке трубопровода?

Краны должны устанавливаться так, чтобы угол поворота стрелы каждого крана был наименьшим, что обеспечивает максимальную устойчивость техники при подъеме и опускании груза. В компании «ГлавАрендаКран» специалисты помогают с подбором техники с учетом грузовысотных характеристик и разрабатывают схемы установки кранов на объекте.

Обязательно ли разрабатывать ППРк для прокладки трубопровода автокраном?

Да, ППРк обязателен для всех работ с использованием подъемных сооружений. Документация разрабатывается аттестованными специалистами и включает подбор крана по параметрам, схемы строповки и меры безопасности. Схемы строповки должны быть выданы стропальщикам и крановщикам до начала работ. Компания «ГлавАрендаКран» помогает с оформлением проектной документации и при необходимости согласовывает проезд негабаритного транспорта по Москве и Московской области.
